GIS局部放電在線監測系統采用UHF檢測技術，通過GIS盆式絕緣子的澆注口，能夠靈敏檢測到局部放電所產生的特高頻電磁信號，實現對局部放電缺陷的監測和定位，又能保證現場干擾環境下的信噪比和靈敏度。傳統的局部放電監測技術測量頻率較低，測量頻帶與周圍環境的強干擾源頻帶重疊,易受外界干擾的影響，不易去除干擾信號檢測到放電信號,所以很難應用于在線局放監測。而局放超高頻信號(UHF)檢測技術，則是在300~ 1500MHz寬帶內接收局部放電所產生的局部放電超高頻(UHF)電磁脈沖信號。GIS的腔體結構和SF6氣體傳播介質更有利于特高頻電磁波信號的傳播，而且UHF信號在空間傳播時衰減很快，故GIS腔體外部的超高頻電磁干擾信號(如空氣中的電暈放電)，不僅頻帶比SF6氣體中放電信號的窄，其強度也會隨頻率增加而迅速下降，金屬外罩的盆式絕緣子更有利于屏蔽GIS外部信號的干擾，能夠進入GIS腔體內部的超高頻分量相對較少,因而可以避開絕大多數的空氣放電脈沖干擾。而對于分布在UHF監測頻段內的固定頻率干擾(如移動通訊、電視、雷達等信號)，則可通過內置的濾波器和背景噪音傳感器來避開這些干擾信號，從而達到在線監測局部放電的目的。

• 抗干擾能力強，監測數據準確:局放監測儀采用全密封多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力;并配有模擬數字混合濾波功能，實現強干擾環境下局部放電在線監測。

• 最大放電量、當前放電量、放電次數等局放參數的分析與計算,具備PRPD、PRPS圖譜,具備Q-φ-t圖、Q-φ?qǐng)D、φ_t圖等多種圖形顯示方式。

• 具備各種局放信號的趨勢圖、實時波形圖、自動報警功能、歷史記錄查詢、歷史趨勢圖查詢和記錄查詢等功能。

• 主機信號采樣頻率為200M,單通道數據采樣速率不小50M。

• 每單個工頻周波至少分256段進行數據采集保證數據的真實性。

• 可以根據需求設置自動觸發時間自動存儲，也可以選擇實時保存圖譜。

• 信號同步方式有內部時鐘同步和外部電源同步,具有固定相位和相位輪移模式。

• 系統具有信號遠傳功能,可接入綜合監控后臺或大數據。

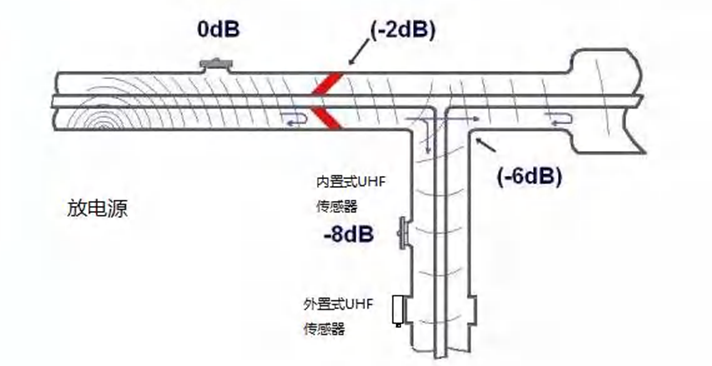

• 超高頻傳感器監測原理圖

• 靈敏度高：對金屬顆粒和浮電位體放電的檢測靈敏度可達 5PC，能準確檢出電暈、電極、尖端、顆粒等局部放電現象。

• 穩定性好：采用進口高頻傳感器和背景噪聲傳感器及特定濾波器，先進的算法、豐富的局放數據庫，使檢測可靠性達到100%。

• 判斷準確：本裝置實時連續采樣，當檢測到的局部放電信號同時滿足設置的“閥值”、“密度”和“可信度”時，才判為異常，提高了判斷的準確性。

• 數據分析：裝置具有完善的記錄，分析 GIS運行過程中發生的局放現象，判定局放發生、發展規律，為檢修提供依據

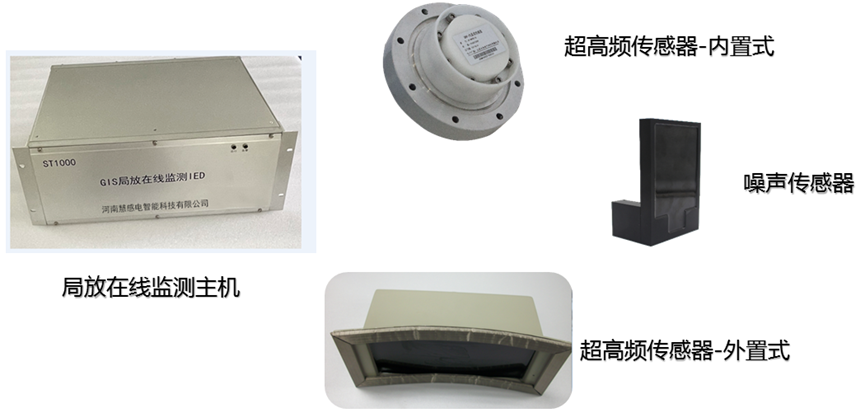

局部放電監測主機：

高頻傳感器：

高頻電纜線：
